BME280用拡張機能（日本語仕様）とブロック

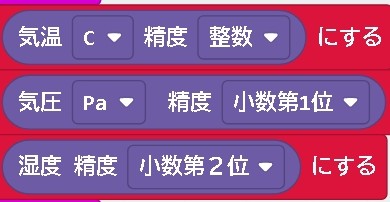

(2) 環境データの基本ブロック

【センサーとしてのBME280が取得した数値を取り出すブロック】

• BME280が取得した数値を取り出すブロック。
• 数値は整数・小数第1位・小数第２位

【気温ブロック】

• 気温データを出力
• 摂氏（セルシウス度　℃）と華氏（ファーレンハイト度　°F）に対応

【気圧ブロック】

• 気圧データを出力
• パスカル（Pa）またはヘクトパスカル（hPa）に対応

【湿度ブロック】

• 湿度（相対湿度）を出力
• パーセント（％）で出力

ページ先頭へ

---

(3) 応用ブロック

【BME280から得られたデータをもとに数値を計算・導くブロック】

• BME280から得られたデータを基に各種数値を計算するブロック
• 数値は整数・小数第1位

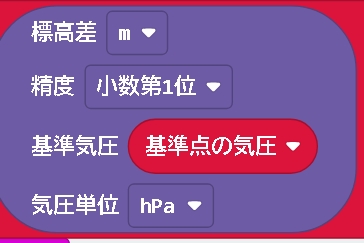

【標高差ブロック】

• 気圧と気温を用いて基準点からの標高差を計算
• 基準気圧（基準点の気圧）はユーザーが指定（単位：Pa/hPa）
• 単位はメートル（ｍ）またはフィート（ft）

• 【参考　標高差の求め方】
• 基準点の気圧をP₀（PaまたはhPa）、現場の気圧をP（PaまたはhPa）、気温をt（℃）とする
• 標高差Δh（ｍ）は次式で計算できる
• \( Δh =\frac{\left( \left( \frac{P_0}{P} \right )^\frac{1}{5.257} -1 \right )\times \left(t+273.15 \right )}{0.0065} \)

【式中の数値について】
• t+273.15　気温t℃を絶対温度に変換（単位：K ケルビン）
• 0.0065（℃／m）　対流圏における気温減率（教科書等では0.65℃/100ｍと表記）

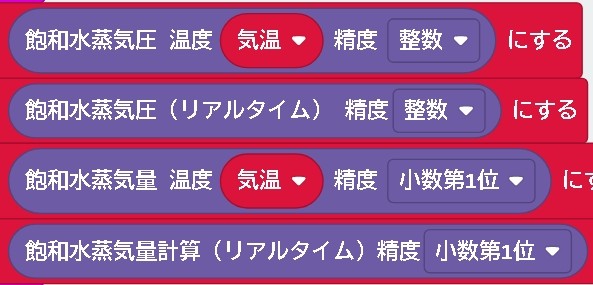

【飽和水蒸気圧ブロック・飽和水蒸気量ブロック】

• 気温を用いて飽和水蒸気圧や飽和水蒸気量を計算
• 気温を指定するブロックとBME280のデータを直接利用するブロックを用意

【飽和水蒸気圧ブロック】 単位　Pa/hPa

• 【参考　飽和水蒸気圧の求め方】
• 気温をt（℃）とする。
• Tetens(テテンス)の式により飽和水蒸気圧e(t)は次式で求まる
• \( e(t)=6.1078\times 10 ^ \left( \frac{7.5t}{t+237.3} \right ) \)
Tetens(テテンス)の式は\( e(t)=6.1078\times 10 ^ \left( \frac{at}{t+b} \right ) \)で表される。
上式は気温０℃以上を想定し水面上での数値a=7.5、b=237.3を代入したもの


【飽和水蒸気量ブロック】 単位　g/m³

• 【参考　飽和水蒸気量の求め方】
• 気温をt（℃）とする。
• Tetens(テテンス)の式により求めた飽和水蒸気圧をPとする。
• 飽和水蒸気量a(t)は次式で求まる。
  • \( a(t)=217 \times \frac{P}{t+237.15} = 217 \times \frac{6.1078\times 10 ^ \left( \frac{7.5t}{t+237.3} \right )}{t+237.15} \)
  上式は理想気体の状態方程式\( pV=nRT \)から求めた式

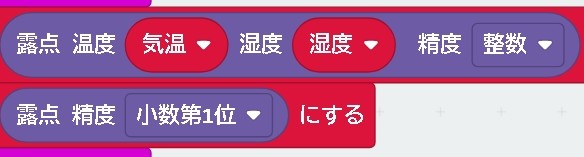

【露点ブロック】

• 気温（℃）と湿度から露点を計算
• 気温・湿度を指定するブロックとBME280のデータを直接利用するブロックを用意
• 単位は℃
• 【参考　露点の求め方】
• 改良マグヌス式を利用
• 気温をt（℃）とする。
• 湿度をRH（％）とする
• 露点Td（℃）は次式求まる。
  • \( Td= \frac{b \times \alpha}{a-\alpha} \)
  • \( aとbは定数 \)　\( a=16.72 \)、\( b=243.12 \)。
    \( \alpha=\frac{aT}{b+T}+\ln \frac{RH}{100} \) から求まる。


ページ先頭へ

---

(4) イベントブロック

【ブロックの条件に合わせた処理（イベント）を行うブロック】

• 気温・気圧・湿度について用意
• 値が「しきい値より大」または「しきい値より小」の時のイベントを指定
